Lois de comportement pour les bétons

La liste suivante concerne les lois de comportement pour le béton.

Loi MAZARS

'MAZARS' : Modele d'endommagement scalaire pour le beton (bien adapte aux chargements monotones).

Description

La loi de comportement élastique endommageable en traction/compression selon le modèle de Mazars, corrigé pour prendre en compte de manière plus réaliste l'endommagement en cisaillement, est présentée ici [MAZARS-1984] [MAZARS-1986] [PIJAUDIER-1991].

Characteristiques et limitations principales :

  • Dans ce modèlela dégradation des propriétés élastiques du matériau est représentée à l'aide d'une variable scalaire \(D\) variant entre zéro (matériau sain) et l'unité (matériau totalement endommagé). Cette dernière est obtenue par la combinaison de deux variables scalaires représentant l'endommagement sous sollicitations de compression et de traction séparément ;

  • Cela permet de modéliser convenablement la dyssimétrie traction-compression observée expérimentalement pour les bétons. Cependant, aucune reprise de raideur lors du passage d'une sollicitation de compression à une sollicitation de traction ne peut être prise en compte, c'est-à-dire que l'effet unilatéral n'est pas modélisé ;

  • Compte tenu de cela, cette loi est adaptée à la simulation de la réponse du béton sous chargement monotone, mais nécessite des modifications pour une utilisation dans le cadre d'un calcul sous sollicitations cycliques et/ou dynamiques. Dans ce dernier cas, des limitations supplémentaires sont présentes (par exemple, l'impossibilité de modéliser des boucles d'hystérésis).

Anomalies observées

Compte tenu des résultats des cas tests de vérification @, l'utilisation de cette loi dans le cadre d'une modèlisation de type multi-fibre est proscrite !.

Formulation du modèle

La rélation contrainte-déformation s'écrit :

\[\boldsymbol{\sigma} = (1-D) \mathbb{E} : \boldsymbol{\varepsilon}\]

\(\boldsymbol{\sigma}\) est le tenseur des contraintes de Cauchy, \(\boldsymbol{\varepsilon}\) est le tenseur des déformations infinitesimales, et \(\mathbb{E}\) est le tenseur d'elasticité d'ordre 4.

La variable d'endommagement evolue au cours du chargement en fonction critère d'endommagement :

\[f = f(e) = e - \kappa\]

\(e\) est une mésure scalaire du tenseur de déformation et \(\kappa\) est une variable d'histoire fournissant le maximum atteint par la déformation équivalente pendant le chargement du matériau.

Selon la formulation proposée par Mazars, la déformation équivalente est définie par :

\[{e}=\sqrt{\langle\boldsymbol{\varepsilon}\rangle:\langle\boldsymbol{\varepsilon}\rangle} = \sqrt{\sum_{i=1}^{^{n}}\langle\epsilon_{i}\rangle^{2}}\]

\(\langle\boldsymbol{\varepsilon}\rangle\) est la partie positive du tenseur des déformations, \(\epsilon_{i}\) est la i-ème déformation principale, \(\langle\cdot\rangle_+\) est l'opérateur de MacAuley, et \(n\) répresente la dimension du problème consideré.

La variable d'histoire \(\kappa\) est donc définie par :

\[\kappa = \max_t (\kappa,e) \qquad \kappa(t=0) = e_0\]

avec \(e_0\) une valeur seuil initiale et \(t\) une variable répresentant le temps (ou bien le pseudo-temps dans un calcul quasi-statique).

L’évolution de cette surface de charge doit respecter le conditions Kuhn-Tucker :

\[f \leq 0 \qquad \dot{\kappa} \geq 0 \qquad \dot{\kappa} f = 0\]

En d'autres termes, la surface de charge ne peut croître que si le seuil de déformation actuel est dépassé. Cela implique que l'endommagement ne progresse pas pendant les phases de décharge ou les phases de charge où les niveaux de déformation sont inférieurs au maximum atteint précédemment au cours de l'historique du chargement.

Pour prendre en compte la nature fortement dissymétrique du comportement en traction et en compression du béton, Mazars introduit deux fonctions \(D_t\) et \(D_c\) représentant respectivement les dégradations en traction et compression. Elles sont définies comme suit :

\[D_{t(c)} = 1 - \frac{e_0 (1-A_{t(c)})}{\kappa} - A_{t(c)} \exp\left[ -B_t(\kappa - e_0)\right]\]

avec \(A_{t(c)}\) et \(B_{t(c)}\) les quatre paramètres additionnels permettant de définir, avec le seuil de première fissuration en traction \(e_0\), les lois d'évolution de l'endommagement en traction (t) et en compression (c). Le paramètre \(A_{t}\) permet de controler la contrainte résiduelle en traction uniaxiale tandis que le paramètre \(B_{t}\) controle la forme de la loi d'evolution de l'endommagement dans la phase post pic de contrainte.

La variable d'endommagement \(D\) est finalement obtenue par combinaison lineaire des variables \(D_{t}\) et \(D_{c}\) comme suit :

\[D = \alpha_t^\beta D_t + \alpha_c^\beta D_c\]

avec \(\alpha_{t(c)} \in [0,1]\) des facteurs de combinaison qui s'expriment en fonction des déformations principales comme suit :

\[\alpha_t = \sum_{i=1}^{n} \frac{\varepsilon_i^t \langle \varepsilon_i \rangle_+}{e} \qquad \alpha_c = 1 - \alpha_t\]

avec \(\varepsilon_i^t\) les déformations associées aux contraintes principales positives. Le paramètre \(\beta\) a été introduit historiquement plus tatd dans le modèle pour éviter une évolution trop rapide de l'endommagement en cisaillement [PIJAUDIER-1991].

Réponses typiques

../_images/Figure_Mazars_1.png

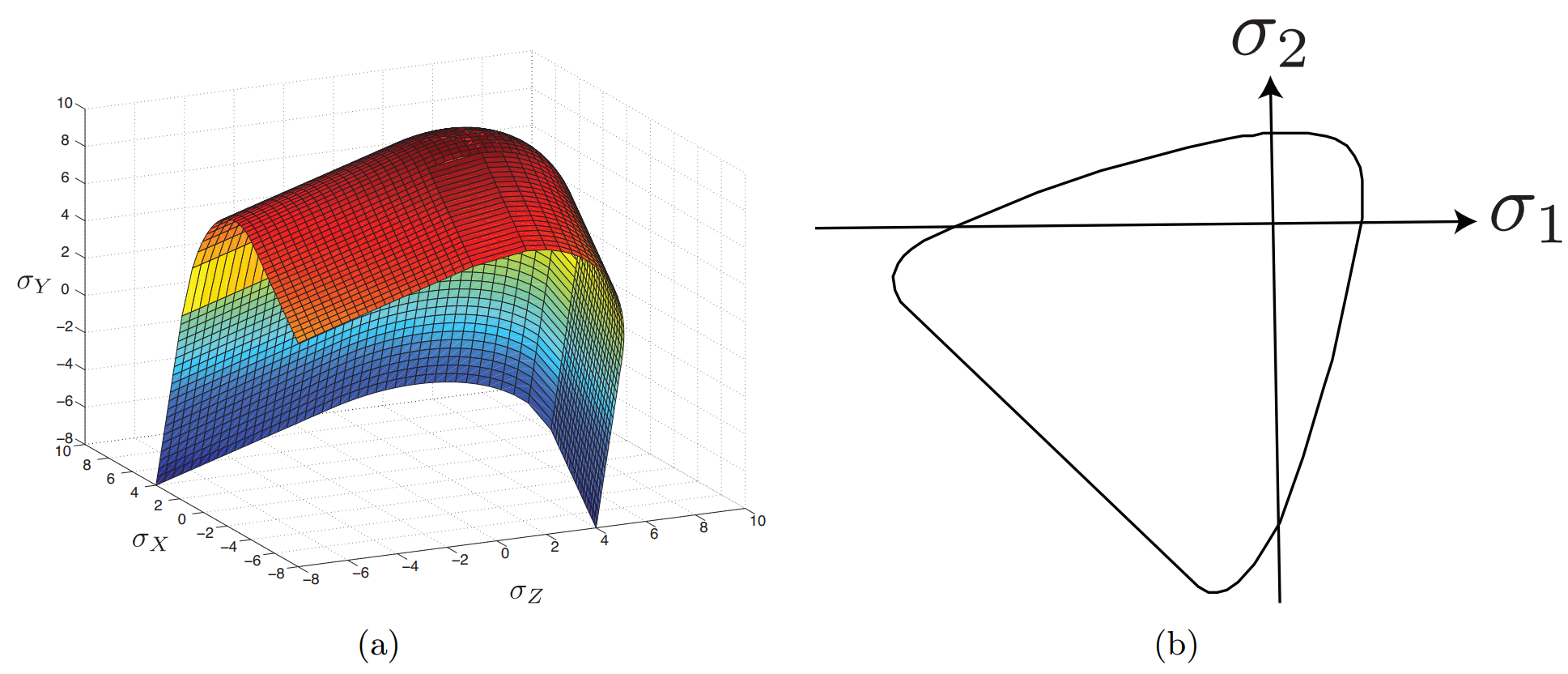

Critère de Mazars. (a) Surface seuil dans l'espace des contraintes. (b) Trace dans le plan \(\sigma_3=0\). Giry 2001.

../_images/Figure_Mazars_2.png

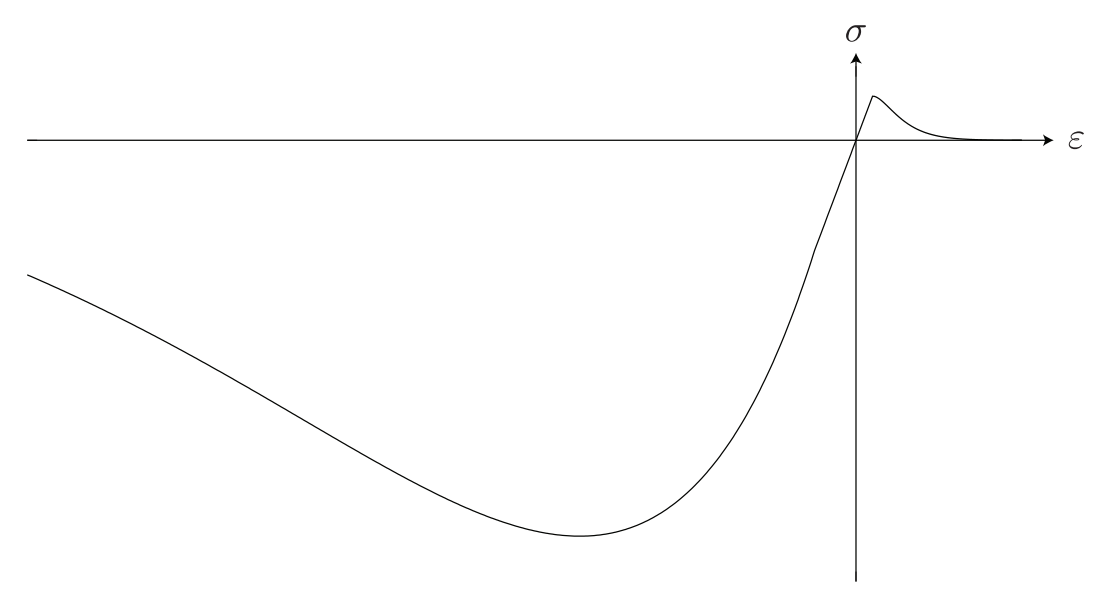

Loi contrainte - déformation pour une sollicitation uniaxiale.

Quelques commentaires

Grâce à sa simplicité et sa robustesse, ce modèle a été et est encore largement utilisé pour modéliser le comportement du béton. Certaines pathologies peuvent néanmoins être citées et pour lesquelles des développements sont à considérer :

  • Le modèle présente une fragilité excessive dans son comportement en cisaillement, et l'introduction du paramètre \(\beta\) pour atténuer cet effet entraîne une reprise de rigidité à des niveaux de déformation élevés ;

  • Le modèle ne prend pas en compte l'effet unilatéral, c'est-à-dire que la refermeture des fissures expérimentalement observée entraîne une reprise de raideur. En conséquence, le modèle ne parvient pas à reproduire correctement le comportement sous chargements cycliques ;

  • En termes numériques, l'utilisation de l'opérateur de Mac Cauley dans l'expression des coefficients \(\alpha_{t(c)}\) entraîne une dérivée non définie de ceux-ci en zéro. Cela empêche ainsi l'utilisation de l'opérateur tangent dans le schéma de résolution. Par conséquent, seul l'opérateur sécant est utilisé, ce qui limite la vitesse de convergence du schéma de résolution ;

  • Le caractère isotrope de l’endommagement ne permet pas de bien suivre l’évolution des nonlinéarités pour des chargements non radiaux.

Implémentation Cast3M (esope)

@Détailler les sources de l'implémentation multi-fibre@

Dans la suite, nous détaillons les étapes du calcul en mettant l'accent sur les parties de code correspondantes aux aspects théoriques mentionnés précédemment. Pour une analyse détaillée de l'implémentation et des aspects plus strictement techniques concernant la signification des variables, veuillez vous référer aux commentaires présents dans le fichier source mazars.eso.

1C MAZARS    SOURCE    CHAT      05/01/13    01:38:20     5004
2      SUBROUTINE MAZARS (WRK0,WRK1,WRKK2,WRK5,NSTRS,NVARI,
3     1                   NMATT,ISTEP,ICARA,JDIM,IFOUR2)

Entrées

 9C     WRK0     pointeur sur un segment deformation au pas precedent
10C
11C     WRK1     pointeur sur un segment increment de deformation
12C
13C     WRKK2     pointeur sur un segment variables internes au pas precedent
14C
15C     WRK5      pointeur sur un segment de deformations inelastiques
16C
17C     XMATER     constantes du materiau
18C
19C     NSTRS      nombre de composantes dans les vecteurs des contraintes
20C                                        et les vecteurs des deformations
21C
22C     NVARI      nombre de variables internes (doit etre egal a 2)
23C
24C     NMATT      nombre de constantes du materiau
25C
26C     ISTEP      flag utilise pour separer les etapes dans un calcul non local
27C                ISTEP=0 -----> calcul local
28C                ISTEP=1 -----> calcul non local etape 1 on calcule les seuils
29C                ISTEP=2 -----> calcul non local etape 2 on continue le calcul
30C                               a partir des seuils moyennes
34C     JDIM       Dimension de travail
35C                ( Coques JDIM =2 , Massifs JDIM = IDIM )
36C     IFOUR2     Type de formulation
37C                ( Coques IFOUR2 = -2 => contraintes planes ,
38C                  Massifs IFOUR2 = IFOUR)

Sorties

42C     VARINF      variables internes finales
43C
44C     SIGMAF      contraintes finales

Algorithme

Le calul de l'endommagement est réalisé par une procédure purement explicite.

  • On calcule la déformation totale au niveau du point d'intégration ;

  • On calcule le tenseur des déformations principales ;

  • On calcule la matrice d'élasticite et les contraintes principales ;

  • On calcule la déformation équivalente de Mazars :

    • Si le calcul est local (ISTEP = 0), la déformation principale est évaluée directement sur la base des déformations principales ;

    • En cas d'un calcul non-local, l'évolution de l'endommagement est pilotée par la contrepartie non-locale de la déformation de Mazars. Celle-ci est évaluée avec deux passages dans la loi de comportement :
      • Lors du premier passage (ISTEP = 1), on calcule la déformation locale et on sort de la loi de comportement. La déformation non-locale est calculée via une procédure ad-hoc en dehors de la loi de comportement, par exemple, via une méthode non-locale intégrale ou bien une formulation de type gradient implicite ;

      • Cette déformation non-locale est une variable d'entrée de la loi de comportement (ISTEP = 2) et est utilisée pour faire évoluer l'endommagement;

  • On vérifie le dépassement du seuil de déformation. Si le seuil n'est pas dépassé, l'endommagement n'est pas mis à jour. Sinon, on procède comme suit.

  • On calcule les coéfficients \(\alpha_{t(c)} \in [0,1]\). Pour cela faire :

    • On calcule le signe des contraines elastiques :

      198            DO 300 ISTRS=1,3
      199               IF (SIGP(ISTRS).LT. XZERO) THEN
      200                  SIGPC(ISTRS)=SIGP(ISTRS)
      201                  SIGPT(ISTRS)=XZERO
      202               ELSE
      203                  SIGPT(ISTRS)=SIGP(ISTRS)
      204                  SIGPC(ISTRS)=XZERO
      205               END IF
      206300         CONTINUE
      207            TRSIGT=SIGPT(1)+SIGPT(2)+SIGPT(3)
      208            TRSIGC=SIGPC(1)+SIGPC(2)+SIGPC(3)

    • On calcule les déformations associées aux contraintes positives \(\varepsilon_i^t\) :

      212            DO 400 ISTRS=1,3
      213               EPSILT(ISTRS)=(SIGPT(ISTRS)*(UN+XNU)-TRSIGT*XNU)/YOUN
      214400         CONTINUE

    • On calcule \(\alpha_{t(c)}\) :

      218            ALFAT = MAX(XZERO,EPSIPP(1))*EPSILT(1) +
      219     1              MAX(XZERO,EPSIPP(2))*EPSILT(2) +
      220     2              MAX(XZERO,EPSIPP(3))*EPSILT(3)
      221            ALFAT = ALFAT/(EPSTIL*EPSTIL)
      222            ALFAC = UN - ALFAT

    • On corrige les paramètres de combinaison linéaire via le coefficient \(\beta > 1\) pour amémiorer la réponse en cisaillement :

      235            IF (BETA .GT. UN) THEN
      236               IF ( ALFAT .GT. XPETIT ) THEN
      237                  ALFAT=ALFAT**BETA
      238               END IF
      239               IF ( ALFAC .GT. XPETIT ) THEN
      240                  ALFAC=ALFAC**BETA
      241               END IF
      242            END IF

  • On corrige la déformation equivalente pour améliorer la réponse en bi- ou tri-compression. Pour cela faire, on modifie \(e\) comme suit :

    \[e = e \gamma \qquad \gamma = \frac{\sum_{i=1}^n \langle \sigma_i \rangle_{-}^2}{\sum_{i=1}^n \langle \sigma_i \rangle_{-}}\]

    avec \(\langle \cdot \rangle_{-}\) l'opérateur partie négative.

    226            IF (TRSIGC.LT. -XPETIT .AND. TRSIGT.LT.XPETIT) THEN
    227               GAMMA=SIGPC(1)*SIGPC(1)+SIGPC(2)*SIGPC(2)+
    228     1                                 SIGPC(3)*SIGPC(3)
    229               GAMMA=-SQRT(GAMMA)/TRSIGC
    230               EPSTIM=EPSTIM*GAMMA
    231            END IF

  • Le calcul de la variable d'endommagement est effectué après avoir vérifié si le seuil initial a été dépassé. Cette vérification est nécessaire car il est possible que la valeur ait été multipliée par \(\gamma\) :

    250            IF (EPSTIM .GT. EPSD0) THEN
    251               DT=UN - EPSD0*(UN-ATRA)/EPSTIM -
    252     1            ATRA*EXP(-BTRA*(EPSTIM-EPSD0))
    253               DC=UN - EPSD0*(UN-ACOM)/EPSTIM -
    254     1            ACOM*EXP(-BCOM*(EPSTIM-EPSD0))
    255            ELSE
    256               DT=XZERO
    257               DC=XZERO
    258            END IF
    259            D = ALFAT*DT + ALFAC*DC


    La variable d'endommagement est ensuite bornée supérieurement à 0.99999 afin d'éviter un trop mauvais conditionnement de la matrice de rigidité ;

  • On calcule la nouvelle contrainte et on sort de la loi de comportement ;

  • Les données de sortie sont la contrainte et les variables internes mises à jour.

Implémentation MFront

Une implémentation de la loi de Mazars a été réalisée sous MFront. Le code suivant détaille l'implémentation pour une utilisation avec des elements volumiques/surfaciques. La formulation implémentée est une version simplifiée de celle disponible dans Cast3M. En particulier, aucun correctif n'est pas introduit pour améliorer la réponse du modèle en cisaillement et compression bi-/tri-axiale.

  1//**********************************************************************
  2@DSL Default;
  3@Behaviour Mazars;
  4//@ModellingHypotheses{"PlaneStress"};
  5@Author Giuseppe Rastiello;
  6@Date 27 / 10 / 2021;
  7@Description{Original Mazars model formulation (1984) without successive
  8			improvements to better account for damage in shear model and
  9			bitension/bicompression};
 10
 11//**********************************************************************
 12//********** Material properties to be entered in Cast3M ***************
 13
 14@MaterialProperty stress young;
 15young.setGlossaryName("YoungModulus");  //Young modulus
 16@MaterialProperty real nu;
 17nu.setGlossaryName("PoissonRatio");		//Poisson's ratio
 18
 19@MaterialProperty real Ac;				//Mazars' model parameter
 20@MaterialProperty real At;				//Mazars' Model parameter
 21@MaterialProperty real Bc;				//Mazars' Model parameter
 22@MaterialProperty real Bt;				//Mazars' Model parameter
 23@MaterialProperty real ed0;				//Damage threshold (strain)
 24
 25//**********************************************************************
 26//***************** State (internal) variables *************************
 27//********(updated during calculations and outputted)*******************
 28
 29@StateVariable real d;					//Damage variable (scalar)
 30d.setGlossaryName("Damage");
 31@StateVariable real kappa;				//History variable
 32@StateVariable real eeqc;				//Mazars equivalent strain
 33
 34//**********************************************************************
 35//********************** Local variables *******************************
 36
 37@LocalVariable stress lambda;			//Lamé’s constant
 38@LocalVariable stress mu;				//Lamé’s constant
 39
 40@InitLocalVariables{
 41  lambda = computeLambda(young,nu);
 42  mu     = computeMu(young,nu);
 43}
 44
 45//**********************************************************************
 46//************ Constitutive model integrator (explicit) ****************
 47@Integrator {
 48
 49  // total strain tensor (epsilon) and trace of the strain tensor
 50  const auto e  = eval(eto + deto);
 51  const auto tr = trace(e);
 52
 53  // eigenvalues of the strain tensor
 54  strain e1,e2,e3;
 55  e.template computeEigenValues<Stensor::FSESJACOBIEIGENSOLVER>(e1,e2,e3);
 56  //without eval at line 50 computeEigenValues does not work !
 57
 58  // Mazars equivalent strain
 59  const real ppe1=max(strain(0),e1);
 60  const real ppe2=max(strain(0),e2);
 61  const real ppe3=max(strain(0),e3);
 62  eeqc= sqrt(ppe1*ppe1+ppe2*ppe2+ppe3*ppe3);
 63
 64  const auto f = eeqc - kappa ;
 65
 66  if (f > 0  and eeqc > ed0) {
 67  // Ver 2
 68  //  if (f > 0) {
 69
 70	//set history variable
 71	kappa = eeqc ;
 72	// Ver 2
 73	//kappa = max(kappa,ed0) ;
 74
 75	// eigenvalues of the effective stress tensor
 76	const stress s1 = 2*mu*e1+lambda*tr;
 77	const stress s2 = 2*mu*e2+lambda*tr;
 78	const stress s3 = 2*mu*e3+lambda*tr;
 79
 80	// strains due to the positive stresses
 81	const stress pps1=max(stress(0),s1);
 82	const stress pps2=max(stress(0),s2);
 83	const stress pps3=max(stress(0),s3);
 84	const stress trpps = pps1+pps2+pps3 ;
 85	const real elt1 = (pps1*(1.+nu)-trpps*nu)/young;
 86	const real elt2 = (pps2*(1.+nu)-trpps*nu)/young;
 87	const real elt3 = (pps3*(1.+nu)-trpps*nu)/young;
 88
 89	// compute alphat and alphac
 90	const real alphat = (ppe1*elt1+ppe2*elt2+ppe3*elt3)/(eeqc*eeqc) ;
 91	const real alphac = 1. - alphat ;
 92
 93	// compute dt and dc (note: variable dt cannot be used in Mfront)
 94	const real dtrac = 1. - ed0*(1-At)/kappa - At*exp(-Bt*(kappa-ed0)) ;
 95	const real dcomp = 1. - ed0*(1-Ac)/kappa - Ac*exp(-Bc*(kappa-ed0)) ;
 96
 97	// compute damage
 98	d = alphat*dtrac + alphac*dcomp;
 99	d = min(0.99999,d);
100
101  }
102  // compute stress
103  sig = (1.-d)*(lambda*tr*Stensor::Id()+2*mu*e);
104}
105
106//**********************************************************************
107//************* Elastic/Secant/Tangent stiffness tensor ****************
108@TangentOperator{
109      if(smt==ELASTIC){
110        Dt = lambda*Stensor4::IxI()+2*mu*Stensor4::Id();
111      } else if(smt==SECANTOPERATOR){
112        Dt = (1.-d)*(lambda*Stensor4::IxI()+2*mu*Stensor4::Id());
113      } else {
114        return FAILURE;
115      }
116}
117//**********************************************************************

Hypothèses de calcul et éléments finis disponibles

  • Cette loi est disponible pour les éléments massifs 3D et 2D sous l'hypothèse de contraintes/déformations planes (@lien vers section éléments finis?@).

  • De plus, elle est également applicable aux poutres multi-fibres (éléments finis de section). Dans ce dernier cas, le modèle a été implémenté dans le modèle à fibre selon sa formulation 3D complète, plutôt qu'uniaxiale.

  • Elle peut être utilisée avec des éléments de type coque sous l'hypothèse de contraintes planes.

Mots clefs dans l'opérateur MODE

Exemple d'utilisation de la loi Mazars pour des éléments finis de section CUB8 :

MODE maillage 'ELASTIQUE' 'ENDOMMAGEMENT' 'MAZARS' 'CUB8' ;

Exemple d'utilisation de la loi Mazars pour des éléments finis de section QUAS :

MODE mail_section 'ELASTIQUE' 'PLASTIQUE' 'MAZARS' 'QUAS' ;

Paramètres de la loi non linéaire

  • KTR0: seuil en déformation pour la traction, \(e_0\)

  • ACOM: paramètre pour la compression, \(A_c\)

  • BCOM: paramètre pour la compression, \(B_c\)

  • ATRA: paramètre pour la traction, \(A_t\)

  • BTRA: paramètre pour la traction, \(B_t\)

  • BETA: correction pour le cisaillement, \(\beta\)

Valeurs typiques

Pour un béton ordinaire, on peut choisir : - \(e_0= 10^{-4}\) - \(A_c= 10^{-4}\) - \(A_t= 10^{-4}\) - \(B_t= 10^{-4}\) - \(B_c= 10^{-4}\)

Prise en compte de la régularisation dans la définition des paramètre matériaux

  • Régularisation énergetique

  • Régularisation non-locale (quelle formulation? quelle variable est rendue non-locale?)
